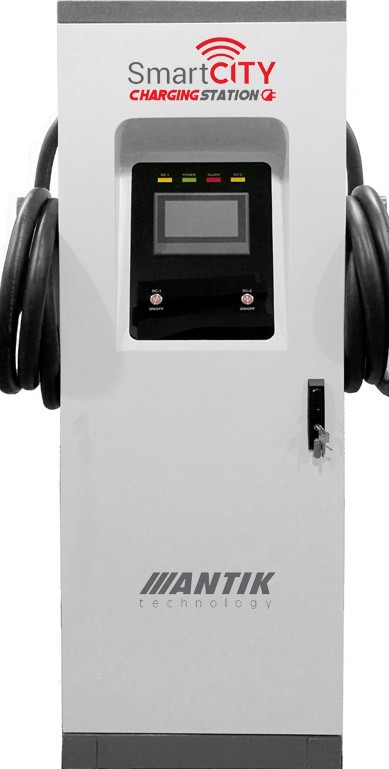

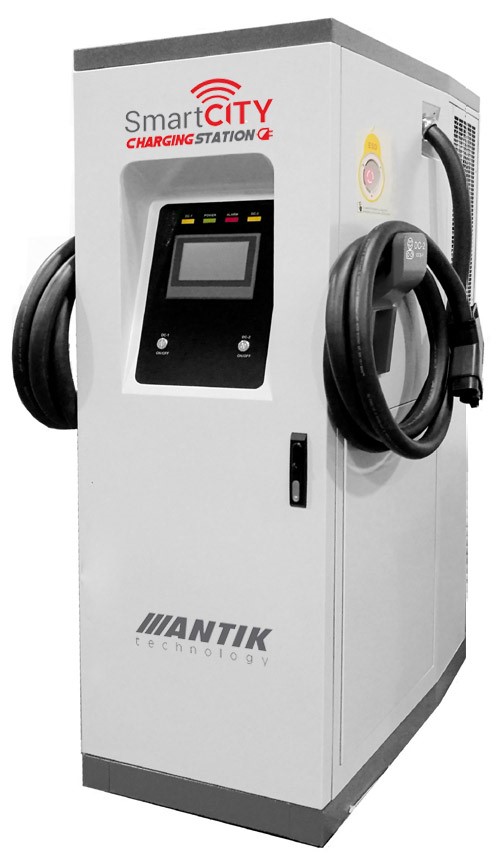

Rýchlonabíjacia DC stanica ANTIK CS160-HD
Nabíjacia stanica osobitne navrhnutá pre aplikácie s vysokou ochranou a spoľahlivosťou. Rýchlonabíjačka funguje štandardným nabíjaním EV CCS / CHAdemo na principe jedného tlačidla - Štart / Stop.
500 V, 750 V, 1000 V
Vstupy CCS, CHAdeMO, DC
2 CCS / 1 CCS + 1 CHAdemo
Nabíjacie pištole
-20°C ~ + 70°C
Prevádzková teplota
Na stiahnutie:
Technická špecifikácia
| Typ nabíjacej stanice | CCS Typ 1 / Typ 2 /CHAdemo |
| AC napätie | 3-fázy + N + PE, 260V AC - 530V AC |
| Rozsah výstupného DC napätia | DC 150 V - 550 V / DC 150 V - 750 V / DC 150V - 1000V |
| Teplota okolia | -20°C ~ + 70°C |
| Trieda ochrany | IP65 / K10, Nadprúdová ochrana, Ochrana pred skratom, Prepäťová ochrana, Podpäťová ochrana |
| Rozmery (Š*V*H mm) | 700*1750*860 |
| Hmotnosť | 180 kg + 11 * N (N - konfiguračné číslo modulu nabíjačky) |
| Nabíjacia kapacita konektora | Voliteľný 350 A / 1000 V pre CCS (len ľavý konektor), 200A / 1000V pre CCS, 125A / 500V pre CHAdemo |
Popis produktu - Rýchlonabíjacia DC stanica ANTIK CS160-HD
Nabíjačka CS160-HD Fast DC je špeciálne navrhnutá pre aplikácie s vysokou ochranou a vysokou spoľahlivosťou so štandardným nabíjaním EV CCS / CHAdeMO. Integrovaný dizajn so štandardom IP65 pre náročné aplikácie v prostredí. Užívateľsky prívetivé rozhranie prináša 7´ TFT dotyková LCD obrazovka. Ľahko nakonfigurujete výkon od 120 kW do 160 kW, napätie od 500 V, 750 V do 1 000 V.
Rýchlonabíjačka ANTIK CS160-HD obsahuje funkcia jedného tlačidla "Štart / Stop". Rovnako tak podporuje funkciu sieťovej kruhovej slučky medzi dvoma nabíjačkami (voliteľné). Medzi dvoma konektormi DC je možné prenášať napájanie a súčasne môže vystupovať pre dva DC konektory. Jednoduchá konfigurácia výstupného výkonu od 120 kW do 160 kW a výstupného napätia pri 500 V, 750 V a 1000 V. Nabíjacia stanica je doplnená bezpečnostnou funkcou s výstupným stykačom a poistkou, EPO, SPD, spínačom úniku a ochranou detektora izolácie. Ukončiť nabíjanie je umožnené viacerými spôsobmi: Automatické nabíjanie, Nastavenie času, Nastavenie platby, Nastavenie energie, Nastavenie SOC.
Umiestnený je v nej aj interný vysoko presný merač energie DC.
Vlastnosti
- CCS typ 1 / typ 2 / CHAdemo
- DC 150 V - 550 V / DC 150 V - 750 V / DC 150V - 1000V
- Možnosť dobíjať dve vozidlá súčasne
- Podpora OCCP 1,6 J
- Prevedenie s 7´ TFT dotykovým LCD displejom
